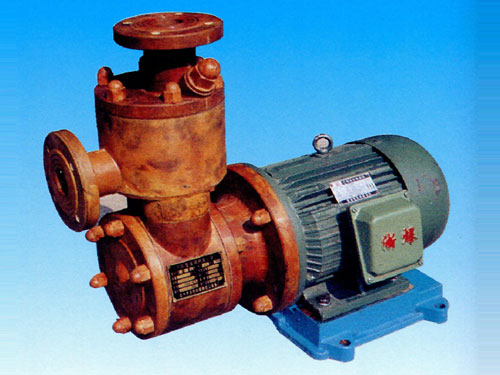

ZWS型直联式玻璃钢自吸泵

ZWS型直联式玻璃钢自吸泵

本厂制造的ZWS型泵为单级、单吸直联式玻璃钢自吸泵。参照ISO2858标准,进行优化设计研制而成。产品具有较强的自吸能力,泵体设有吸液室、储液室、回液止回阀、回流孔。工作前只需保证泵体内储有定量的液体,既可先排完管内空气后出液。无需安装底阀,可抽送桶内液体。吸上高度可达4.8米。结构设计先进合理。产品制造均按Q/WLB01-1997标准执行。接触介质的零部件,采用聚乙烯醇丁醛改性酚醛玻璃钢纤维,经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢,钛及钛合金等贵重金属。

轴封:采用U1502型外装式F4波纹机械密封,静环为碳化硅、动环为F4碳纤合成。耐磨采用U1507型,静环、动环都为碳化硅。密封性能可靠,使用寿命长。

产品标准化程度高,零件通用性、互换性强。泵为直联卧式结构,机泵一体,外形美观。叶轮直接装配在电机的加长轴末端。轴向尺寸短,结构紧凑,使泵运行更加平稳,噪音能耗低。维修时,只要拆掉泵座螺母,即可卸下泵座电机联体全部转动部件,拆卸检修十分方便。

泵的旋转方向:从电动机端看泵为顺时针方向旋转。

本泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,吸送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

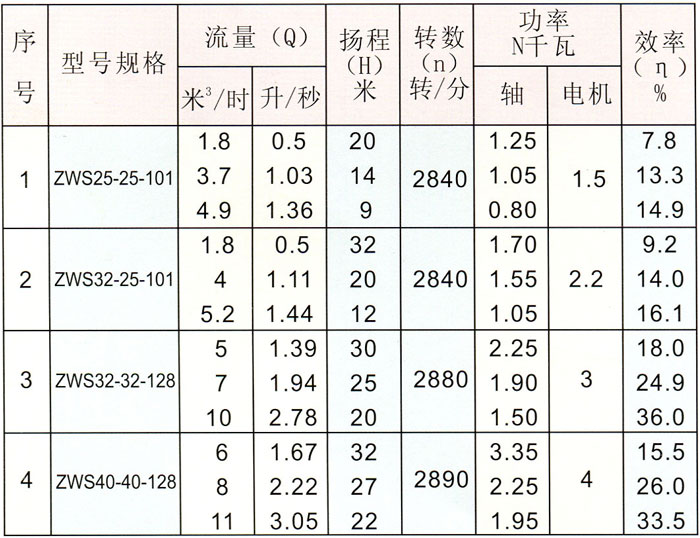

ZWS型直联式玻璃钢自吸泵型号规格、性能参数表

ZWS型直联式玻璃钢自吸泵型号规格、性能参数表

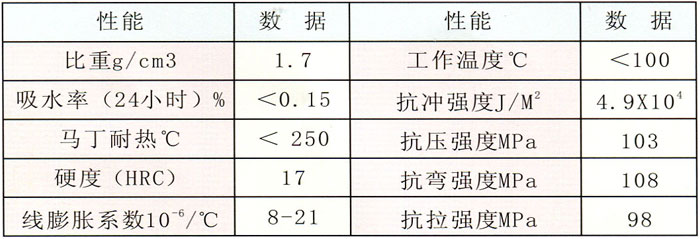

玻璃钢物理机械性能

玻璃钢物理机械性能

泵型号含义

例:ZWS32-25-101

Z—直联式自吸泵

W—叶轮为旋涡式

S—与介质接触的零件材料为酚醛玻璃钢

32—吸入口直径为32毫米

25—排出口直径为25毫米

101—叶轮直径为101毫米

安装及使用

1、泵在安装前根据选定的泵型,按外形及安装尺寸做好水泥基础,水平安装,吸入口需安装一只球阀。

2、吸入和排出管路应各有支承,不允许管路重量直接由泵承受,以免使泵变形损坏。

3、第一次泵启动前,先将液体灌满泵的储液室后开车,即可先排完吸入管内空气后抽吸液体。严禁无介质运转和倒转。否则泵体内因缺乏液体冷却而损坏机械密封。如发现有异常声音,应立即停车检查。

4、泵在使用中环境温度只能在40℃以下,电机温度不得超过75℃。

5、停车前,必须先关闭吸入管路阀门,以免液体泄露,便于第二次起动。

维修及拆装

1、拆卸:①拆下泵体。②拆下叶轮。③拆下泵座。(连同机械密封的静止部分)④取出轴套(连同机械密封的转动部分),留下电机妥善保管。

2、拆下的零件进行清洗。

3、装配:泵的装配顺序按拆卸顺序的逆方向进行;装配时要注意各密封面的垫片装配,以免泄露。

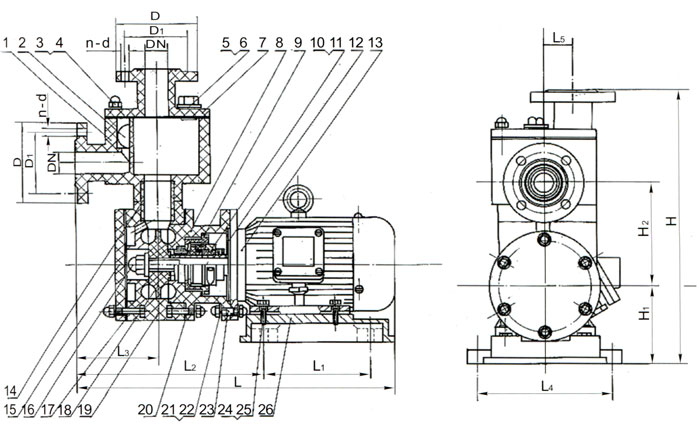

ZWS型直联式玻璃钢自吸泵结构及安装图

ZWS型直联式玻璃钢自吸泵结构及安装图

ZWS型直联式玻璃钢自吸泵序号、零件名称、材料明细表

ZWS型直联式玻璃钢自吸泵序号、零件名称、材料明细表

单位:mm

ZWS型直联式玻璃钢自吸泵外形及安装尺寸

ZWS型直联式玻璃钢自吸泵外形及安装尺寸

明细表及安装尺寸表可点击放大
