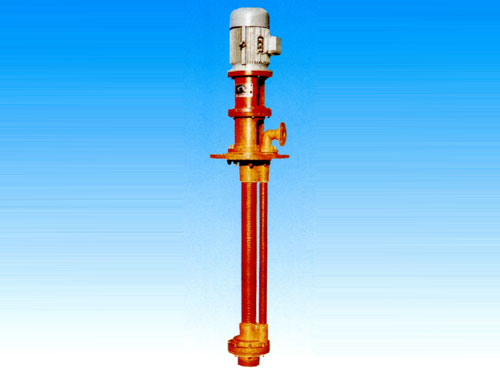

HSY型HFY型(FSY)玻璃钢液下泵

HSY型HFY型(FSY)玻璃钢液下泵

我厂生产的HSY、HFY型两种形式的泵,原为(FSY型),①HSY型泵为立式玻璃钢液下旋涡泵,②HFY型泵为立式玻璃钢液下离心泵,该泵因伸入贮罐、贮槽的深度长短不同,设计液下深度不800m-3000mm之间任意选择,咻液体高于泵体,既可不灌液而起动送液,平盖板下设有泄漏孔,液体不会向贮罐外泄漏。

本泵与介质接触的零部件,系用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成形的酚醛玻璃钢制件,聊接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管,叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体,液下各叶轮轴套的装配均用酚醛胶泥粘结,伸入液下全无金属与介质接触,耐腐蚀等优良恨不能,在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。

泵的传动和旋转方向:泵通过爪型弹性联轴器由电动机直接驱动,从电动机端看泵为顺的针方向旋转。

玻璃钢液下泵广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业在贮输送不含悬浮固体颗粒,不易结晶,温度不高于10℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的最理想设备。

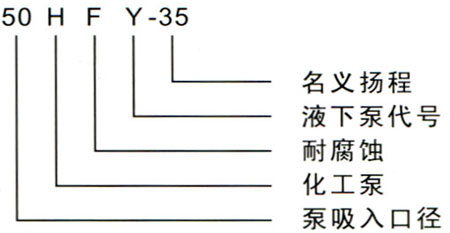

泵型号含义

例50HFY-35 A-叶轮一次车削;B-叶轮经二次车削

HSY型HFY型(FSY)玻璃钢液下泵

HFY型HSY型(FSY)型玻璃钢液下泵型号、规格、性能表

HFY型HSY型(FSY)型玻璃钢液下泵型号、规格、性能表 HFY型(FSY)液下泵结构图

HFY型HSY型(FSY)泵序号、零件名称、材料清表(a型)

HFY型HSY型(FSY)泵序号、零件名称、材料清表(a型)

结构图及表格均可点击放大
